YJ-4020-5X悬臂式五轴数控
水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料
AB五轴刀头系统是永陶水刀针对加工拼花用户设计,可省去传统拼花制作过程中的打磨修边工艺,提高工作效率,节省成本。
永陶水刀切割机在全球都具有较高性价比,中国第一代AB五轴水刀切割机到AC五轴水刀切割机只用了不到3年时间,AC五轴水刀切割机最早是由永陶水刀研发生产,从0 °-10 °的角度切割转向大角度的切割(AC五轴水刀:±75°),任意图形由电脑控制,结构稳定,可对多种材料进行切割加工,刀头可对切割角度自由摆动,转角位置可平滑过渡,可实现精美的加工效果。
水刀切割机分为:
1、AB五轴水刀切割机
2、AC五轴水刀切割机
水刀切割机分为:
1、三轴水刀切割机
2、四轴水刀切割机
3、五轴水刀切割机
水刀切割机可分为:
1、龙门式水刀切割机
2、悬臂式水刀切割机

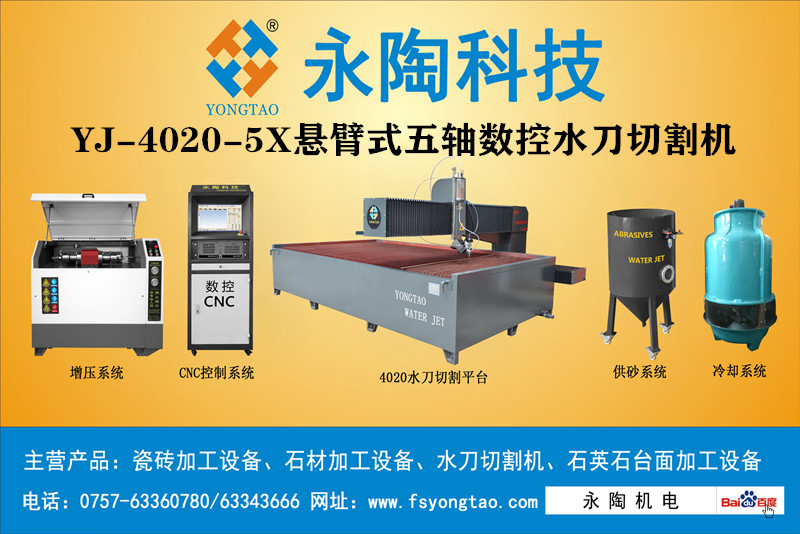

水刀切割机由以下5大组件组成:
1、水刀切割机机床
2、超高压增压器(高压系统)
3、CNC电脑控制柜(控制系统)
4、供砂系统
5、循环冷却塔
4020悬臂式五轴水刀切割机:
技术参数:
型号 | YJ-1313 | YJ-2015 | YJ-2515 | YJ-3020 | YJ-4020 | ||
机构样式 | 悬臂式 | 悬臂式/龙门式 | 龙门式 | 龙门式 | 龙门式 | ||
切割平台尺寸 | 1400*1400 | 2100*1600 | 2600*1600 | 3100*2100 | 4100*2100 | ||
切割行程 | X轴 | 1200mm | 1500mm | 1500mm | 3000mm | 4000mm | |
Y轴 | 1200mm | 2000mm | 2500mm | 2000mm | 2000mm | ||
Z轴 | 150mm | 150mm | 150mm | 150mm | 150mm | ||
AB轴 | ±10° | ||||||
AC轴 | ±75° | ||||||
CNC控制系统 | 交流伺服 | ||||||
精度 | 切割精度 | ±0.01mm | |||||
重复定位 | ±0.005mm | ||||||
快速定位精度 | 6000mm/min | ||||||
电源 | 200V/380v/415 50/60Hz | ||||||
切割速度 | 和不同材料以及厚度有关 |
各种规格的水刀切割机机床及辅助设备尺寸:
机床型号 | 包装尺寸 | 辅助设备名称 | 包装尺寸 |
2015龙门式水刀切割机机床 | 3.2m*2.2m*1.8m | CNC电脑控制柜 | 0.65m*0.65m*1.6m |
3020龙门式水刀切割机机床 | 4.1m*3m*1.7m | 超高压增压器 | 1.52m*1m*1.35m |
4020龙门式水刀切割机机床 | 5.5m*3m*1.7m | 供砂系统 | 0.6m*0.6m*1.05m |
4020悬臂式水刀切割机机床 | 5.6m*3.4m*2.06m | 循环冷却塔 | 1m*1m*1.6m |
